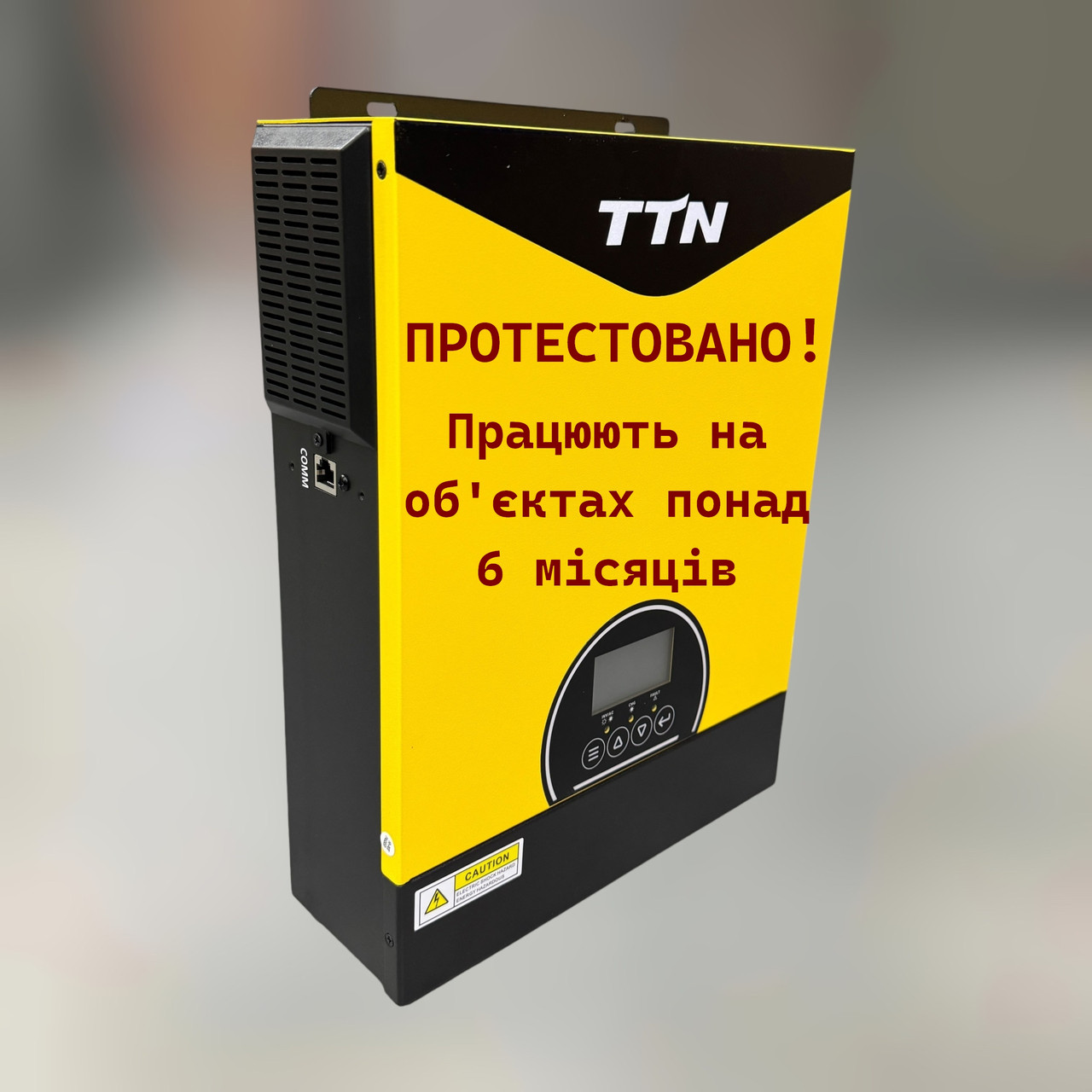

Гібридний інвертор TTN PAL3200 3.0KW/24V, чиста синусоїда, MPPT, сонячний інвертор, Off Grid

Гібридний інвертор TTN PAL3200 3.0KW/24V, чиста синусоїда, MPPT, сонячний інвертор, Off Grid

TTNergy TECO – це багатофункціональний інвертор/зарядний пристрій, що поєднує в собі функції інвертора, сонячного зарядного пристрою і зарядного пристрою для акумуляторів, що забезпечує безперебійну підтримку живлення. Широкі можливості його РК-дисплея і кнопки керування забезпечують зарядний пристрій функціями, що налаштовуються, як-от сила струму заряджання акумулятора, пріоритет заряджання від мережі змінного струму/фотоелектричних панелей і допустима вхідна напруга залежно від різних застосувань.

У разі відключення електрики в мережі інвертор автоматично вмикає живлення від батареї та дає змогу працювати під'єднаним до нього пристроям. Оскільки цей перехід здійснюється миттєво, пристрій-споживач продовжує працювати без перерви. У разі відновлення мережевого живлення, інвертор автоматично продовжує роботу під'єднаних до нього пристроїв від мережі.

Інвертор TTN PAL виробляє чисту синусоїдальну хвилю та може давати на виході змінний струм, близький до частоти мережі. Він має перевагу перед інверторами з апроксимованою синусоїдою і здатний забезпечувати енергією такі пристрої, як холодильники, пральні машини, праски, кондиціонери, телевізори.

Основні особливості

• Сонячний інвертор із чистою синусоїдою (Off Grid)
• Відновлення заводських налаштувань однією кнопкою
• Вбудований контролер MPPT 80A для заряджання від сонячних панелей
• Високий діапазон вхідної напруги від лінії фотоелектричних панелей (30-400VDC)
• Функції Холодного старту та Авторестарту
• Функція «Вирівнювання батареї» для запобігання стратифікації в лужно-кислотних батареях та їх подальшої сульфатації
• Інтегрований антипиловий комплект для суворого навколишнього середовища
• Інтелектуальна система зарядки для оптимізації терміну служби батареї
• Сумісний з літієвими батареями
• Сонячна енергія спочатку подається безпосередньо на навантаження
• Керування через WIFI/GPRS доступне за допомогою додатків для lOS і Android
• Захист від перевантаження, перевищення температури, короткого замикання
• Налаштування за допомогою вбудованого РК-екрана і кнопок:
  • Пріоритету Мережа/Сонячні панелі
  • Сили струму заряджання залежно від умов
  • Напруги заряджання (від 25 В до 31.5 В з кроком 0.1 В) залежно від типу батарей (кислотно-лужні, AGM, гелеві, літієві, в т.ч. LiFePo4)
  • Діапазону напруги для живлення різних побутових пристроїв

Характеристики

• Тип: гібридний перетворювач напруги
• Фазність вхід/вихід: 1 фаза/1 фаза
• Потужність:
  • вихідна: 3200 В·А / 3000 Вт
  • вхідна (лінія PV): 3000 Вт

Параметри режиму роботи від мережі:

• Форма необхідного вхідного сигналу: синусоїдальна (від мережі або генератора)
• Номінальна вхідна напруга: 230 В (AC), частота 50/60 Гц (автоматичне визначення)
• Максимальна вхідна напруга: 300 В (AC)
• Нижня межа напруги мережі: 170 В ±7 В (UPS) / 90 В ±7 В (для побутових приладів)
• Нижня межа напруги повернення: 180 В ±7 В (UPS) / 100 В ±7 В (для побутових приладів)
• Верхня межа напруги мережі: 280 В ±7 В
• Верхня межа напруги повернення: 270 В ±7 В
• Перемикання межі потужності: у разі падіння вхідної напруги змінного струму в діапазон 170 В - 90 В, вихідна потужність буде лінійно знижена від 100% до 50% від номіналу.
• Ефективність режиму роботи в мережі: >95% (батарея повністю заряджена)
• Швидкість реакції перемикання: 10 мс (UPS), 20 мс (для побутових приладів)

Параметри режиму роботи Інвертора (від батареї):

• Потужність на виході: 3200 В·А / 3000 Вт
• Форма вихідного сигналу: синусоїдальна
• Вихідна регульована напруга: 230 В ±5% (AC), частота 50 Гц
• Пікове значення ефективності: 94%
• Захист від перевантаження за потужністю: 5 с (101%-150%), 3 с (>150%)
• Номінальна напруга батареї: 24 В (DC)
• Напруга холодного старту: 23 В (DC)
• Режим «Низький заряд батареї»: 22 В (навантаження <50%) / 21 В (навантаження >=50%)
• Режим «Низький заряд батареї», напруга повернення: 22.5 В (навантаження <50%) / 22 В (навантаження >=50%)
• Нижня межа напруги батареї: 20.5 В (навантаження <50%) / 20 В (навантаження >=50%)
• Верхня межа напруги заряду батареї: 32 В (DC)
• Верхня межа напруги батареї: 33 В (DC)
• Енергоспоживання без навантаження: 35 Вт

Режим заряджання від мережі/генератора:

• Алгоритм заряджання: 3 ступені
• Максимальний струм заряджання: 60 А (AC)
• Напруга зарядки: 29.2 В (кислотно-лужні батареї) / 28.2 В (AGM, гелеві)
• Плаваюча напруга заряджання: 27 В (DC)

Режим заряджання від MPPT:

• Максимальна потужність лінії PV (кластера панелей): 3000 Вт
• Номінальна напруга лінії PV: 240 В (DC)
• Діапазон напруг лінії PV: 30 В - 400 В (DC)
• Максимальний струм зарядки (зарядка від мережі + сонячні панелі): 80 А

Загальні характеристики:

• Керування: передня панель, RS232, WIFI (окремий модуль)
• Охолодження: інтелектуальне активне охолодження
• Робоча температура: від -10 °С до +50 °С
• Вага: 5.4 кг
• Розмір: 357 x 273 x 95 мм
